薄膜キャパシタ

誘電損失の小さい誘電体(絶縁物)が、電極になる導体(上部電極・下部電極)に、はさまれた構造になってます。この誘電体が電気を蓄えるはたらきをします。

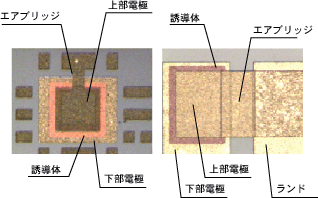

図:薄膜キャパシタ

詳細

誘電体材質
SiO2(εr 4.2)

静電容量
標準仕様:103.4pF/mm2(誘電体膜厚 0.384μm)
特別仕様:124pF/mm2(誘電体膜厚 0.3μm)

誘電体の最小寸法
0.1mm×0.1mm(容量値を決める電極面積は誘電体面積より小さくなります)

耐電圧
30V以下(DC)
